某石化公司设计了两个化工实验项目，均需要配置上位机及组态软件，并开发画面。本文为实验一的介绍。

项目介绍：
该系统下位使用西门子PLC，需要上位机、InTouch组态软件及组态画面的开发。
试验系统一般点数少，但是要求系统稳定可靠，而且对成本控制比较严格。因此北京递杰科进技术开发有限公司根据客户需求，选择了工控机，以及稳定可靠易用的InTouch10.1软件，并进行了项目组态开发。
PLC编程介绍：
根据用户提供的工艺要求，我公司工程师完成对PLC系统构架的配置，现场设备信号线到plc模块的接线和打点，以及和上位组态InTouch通讯。工艺这块我们公司完成对加热的PID控制，实现FB41和FB43 功能块的配合去控制固态继电器。同时也完成了多个阀门循环控制的工艺要求。

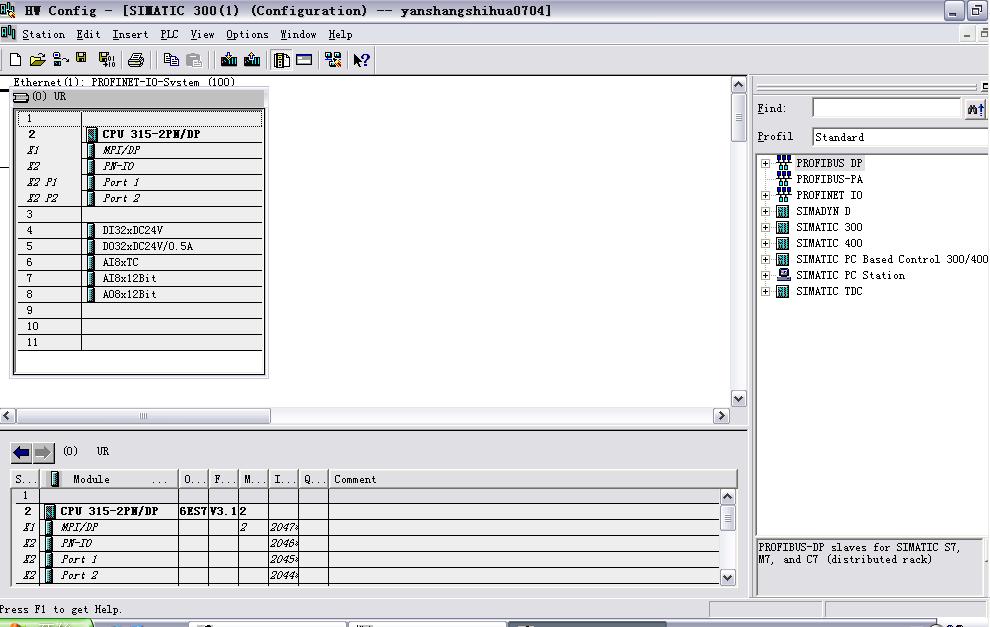

硬件配置图：



上位机画面介绍：
   画面最上方有PLC及所有设备供电情况的状态以及通讯状态显示信息。分别为 220V交流电，24V直流电，PLC供电及PLC通讯是否正常的信息显示。并显示出操作状态为就地还是远程操作。
画面下方是报警状态栏以及画面切换按钮。报警状态栏显示出当前出现报警的标签。通过按钮可以切换到需要监控的画面。

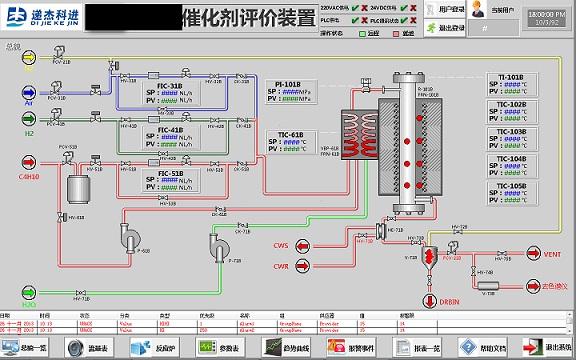

总貌一览画面：总览整个系统，显示各个点的设定值及当前值，如进料泵的流量、反应炉的温度等。同时可以通过点击打开泵、加热器的开关窗口，并将开关状态用颜色改变来显示。
预热炉中的加热丝也可以通过颜色表示加热状态。




流量表画面：显示各进料、进气等管道的设定流量、实时流量等信息，以及各流量点单独的报警静音设置。还可以点击泵的图符来打开泵的开关窗口，并用颜色改变来显示泵的开关状态。

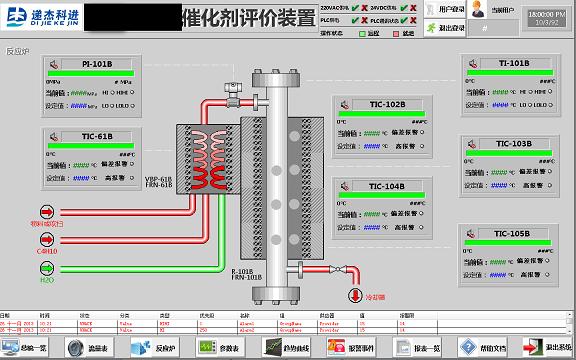

反应炉画面：显示反应炉各处的温度数据。用颜色来显示各加热器的开关状态。显示各温度点的报警状态，控制各温度点的报警静音。

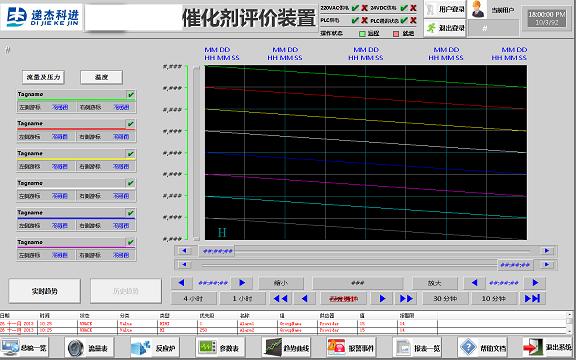

历史趋势画面：显示数据的历史趋势。通过点击左边的选项，可以选择显示的曲线。通过曲线下方的按钮，可以控制显示的时间段、坐标轴的大小等。

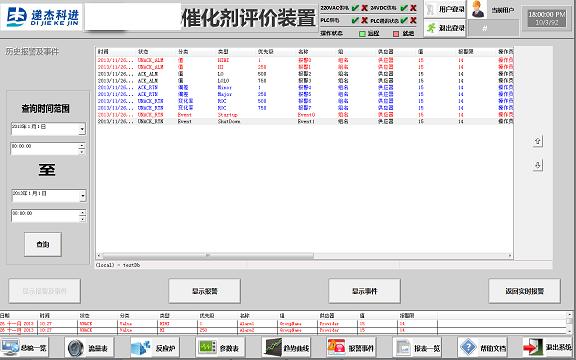

报警事件画面：显示报警及事件，可分别浏览历史报警、历史事件、历史报警及事件、实时报警等。通过日期控件和按钮，可以查询指定时间段的记录，精确到秒。


报表浏览画面：该项目通过脚本，将数据传输到关系型数据库中，根据事件触发，生成excel报表，存储到硬盘中。
此画面可浏览历史报表，并且可以打印正在浏览的报表。通过日期控件选择要查询何时的报表，点击“浏览报表”就可以在右边的控件中打开对应的报表文件。点击“打印报表”就可以打印出正在浏览的报表。





结束语：
北京递杰科进技术开发有限公司为客户开发的本项目，画面精美，运行无故障，系统稳定可靠，完全满足用户要求，达到了预期效果。
